Kalibracja uniwersalnego manometru jest kluczowym procesem zapewniającym dokładność i wiarygodność pomiarów ciśnienia. Jako dostawca manometrów uniwersalnych rozumiem znaczenie prawidłowej kalibracji i jej wpływ na różne gałęzie przemysłu. Na tym blogu poprowadzę Cię przez etapy kalibracji uniwersalnego manometru, omówię znaczenie kalibracji i przedstawię niektóre z naszych wysokiej jakości produktów.
Dlaczego kalibracja jest ważna
Przed przystąpieniem do procesu kalibracji należy koniecznie zrozumieć, dlaczego kalibracja jest konieczna. Manometry są wykorzystywane w szerokim zakresie zastosowań, od produkcji przemysłowej po systemy HVAC. Niedokładne odczyty ciśnienia mogą prowadzić do różnych problemów, w tym uszkodzenia sprzętu, nieefektywności produkcji i zagrożeń bezpieczeństwa.
Na przykład w zakładzie produkcyjnym niedokładny manometr w układzie hydraulicznym może skutkować niewłaściwą pracą maszyn, prowadzącą do wad produktu, a nawet wypadków. W zakładzie przetwarzania chemicznego nieprawidłowe pomiary ciśnienia mogą spowodować przebieg reakcji chemicznej w nieoczekiwanym tempie, stwarzając znaczne ryzyko dla pracowników i środowiska.
Kalibracja gwarantuje, że manometr zapewnia dokładne odczyty w akceptowalnym zakresie tolerancji. Pomaga to nie tylko w utrzymaniu jakości i bezpieczeństwa procesów, ale także wydłuża żywotność sprzętu.
Narzędzia wymagane do kalibracji
Aby skalibrować uniwersalny manometr, potrzebne będą następujące narzędzia:
- Referencyjny manometr: Bardzo dokładny manometr używany jako standard do celów porównawczych.
- Źródło ciśnienia: Może to być pompa ręczna, butla z gazem lub regulator ciśnienia, w zależności od rodzaju kalibrowanego manometru.
- Klucze i osprzęt: Do podłączenia manometru i manometru referencyjnego do źródła ciśnienia.
- Oprogramowanie kalibracyjne (opcjonalnie): Niektóre nowoczesne manometry można kalibrować za pomocą oprogramowania, które zapewnia bardziej precyzyjną i zautomatyzowaną kalibrację.
Proces kalibracji krok po kroku
Krok 1: Przygotowanie
- Najpierw należy upewnić się, że manometr, który ma zostać skalibrowany, oraz manometr odniesienia są czyste i w dobrym stanie technicznym. Sprawdź, czy nie ma widocznych uszkodzeń, takich jak pęknięte szkło lub wygięte igły.
- Wybierz odpowiednie źródło ciśnienia w oparciu o zakres manometru. Na przykład, jeśli kalibrujesz manometr niskiego ciśnienia, wystarczy ręczna pompka, podczas gdy manometr wysokiego ciśnienia może wymagać butli z gazem lub mocniejszego regulatora ciśnienia.
- Podłączyć manometr i manometr referencyjny do źródła ciśnienia za pomocą odpowiednich kluczy i złączek. Upewnij się, że wszystkie połączenia są szczelne, aby zapobiec wyciekom.
Krok 2: Kalibracja punktu zerowego
- Przy braku ciśnienia w układzie sprawdzić odczyt manometru. Igła powinna wskazywać zero. Jeśli tak nie jest, wyreguluj śrubę regulacji zera z tyłu lub z boku miernika, aż wskazówka wskaże zero.
- Porównaj odczyt zera manometru z manometrem referencyjnym. Jeżeli różnica jest znaczna, miernik może wymagać dalszej regulacji lub może ulec uszkodzeniu.
Krok 3: Kalibracja zakresu ciśnienia
- Stopniowo zwiększaj ciśnienie, korzystając ze źródła ciśnienia. Dokonaj odczytów w kilku punktach zakresu ciśnienia manometru, na przykład przy 25%, 50%, 75% i 100% pełnego zakresu skali.
- W każdym punkcie ciśnienia porównaj odczyt kalibrowanego manometru z odczytem manometru odniesienia. Jeśli jest różnica, wyreguluj śrubę kalibracyjną na manometrze, aby przybliżyć odczyt do wartości odniesienia.
- Dokonaj niewielkich korekt i ponownie sprawdź odczyty, aż różnica między dwoma wskaźnikami znajdzie się w dopuszczalnym zakresie tolerancji.
Krok 4: Kontrola histerezy
- Po osiągnięciu maksymalnego ciśnienia stopniowo zmniejszaj ciśnienie do zera. Dokonuj odczytów w tych samych punktach ciśnienia, co poprzednio.
- Porównaj odczyty uzyskane podczas cykli wzrostu i spadku ciśnienia. Pomiędzy obydwoma zestawami odczytów powinna być minimalna różnica. Jeśli różnica jest znacząca, może to wskazywać na histerezę miernika, co może mieć wpływ na jego dokładność.
Krok 5: Kontrola końcowa
- Po zakończeniu kalibracji należy zastosować niewielki nacisk, a następnie go zwolnić. Igła manometru powinna powrócić do zera. Jeśli tak się nie stanie, miernik może nadal wymagać dalszej regulacji.
- Zapisz wyniki kalibracji, w tym punkty ciśnienia, odczyty manometru i manometru odniesienia oraz wszelkie dokonane regulacje. Dokumentacja ta jest ważna dla kontroli jakości i zgodności z przepisami.
Nasze uniwersalne manometry
Jako dostawca manometrów uniwersalnych oferujemy szeroką gamę produktów odpowiadających różnorodnym potrzebom naszych klientów. Nasze mierniki zostały zaprojektowane z wysokiej jakości materiałów i zaawansowanych technik produkcyjnych, aby zapewnić dokładność, niezawodność i trwałość.
Jednym z naszych popularnych produktów jestOgólny manometr ciśnienia wody o przekątnej 1,5 cala. Ten manometr nadaje się do pomiaru ciśnienia wody w różnych zastosowaniach, takich jak systemy wodno-kanalizacyjne, stacje uzdatniania wody i systemy nawadniające. Charakteryzuje się czytelną i łatwą do odczytania tarczą, solidną konstrukcją i szerokim zakresem ciśnienia.
Oferujemy równieżManometr do pomiaru ciśnienia, który jest przeznaczony do ogólnego pomiaru ciśnienia w zastosowaniach przemysłowych i komercyjnych. Manometr ten jest dostępny w różnych zakresach ciśnienia i może być używany z różnymi rodzajami płynów, w tym gazami i cieczami.

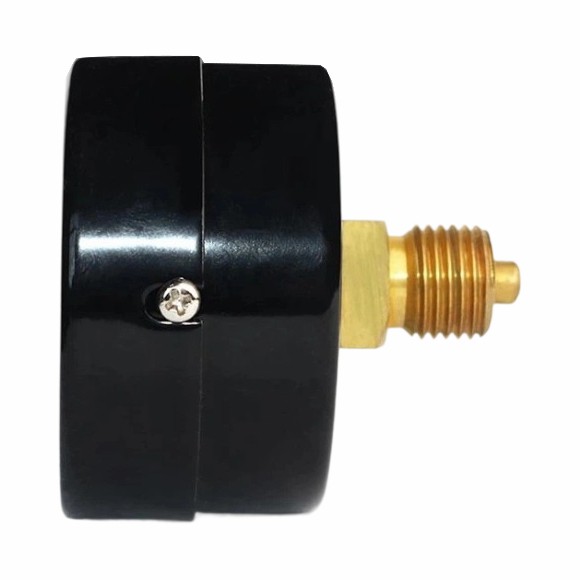

Kolejnym produktem w naszym portfolio jestManometr mosiężny. Wykonany z wysokiej jakości mosiądzu, ten miernik jest odporny na korozję i nadaje się do stosowania w trudnych warunkach. Jest powszechnie stosowany w przemyśle naftowym i gazowym, przetwórstwie chemicznym i wytwarzaniu energii.
Skontaktuj się z nami w sprawie zakupu i usług kalibracji
Jeśli potrzebujesz wysokiej jakości uniwersalnych manometrów lub usług kalibracyjnych, jesteśmy tu, aby Ci pomóc. Nasz zespół ekspertów może pomóc w wyborze odpowiedniego miernika do Twojego zastosowania i zapewnić profesjonalne usługi kalibracyjne, aby zapewnić dokładność pomiarów.
Niezależnie od tego, czy prowadzisz małą firmę, czy duże przedsiębiorstwo przemysłowe, dokładamy wszelkich starań, aby zapewnić Ci najlepsze produkty i usługi po konkurencyjnych cenach. Skontaktuj się z nami już dziś, aby omówić swoje wymagania i rozpocząć współpracę, która przyniesie korzyści Twojej firmie w dłuższej perspektywie.
Referencje
- „Kalibracja manometru: kompleksowy przewodnik”, Podręcznik przyrządów ciśnieniowych, wydanie 2.
- „Najlepsze praktyki dotyczące kalibracji manometrów”, standardy Międzynarodowego Towarzystwa Automatyki (ISA).
- „Kalibracja przyrządów do pomiaru ciśnienia”, wytyczne Narodowego Instytutu Normalizacji i Technologii (NIST).
